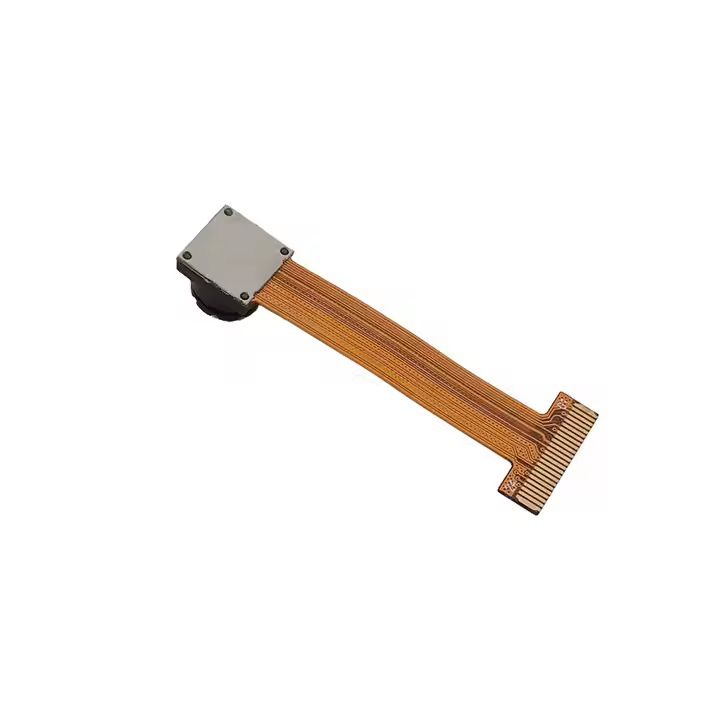

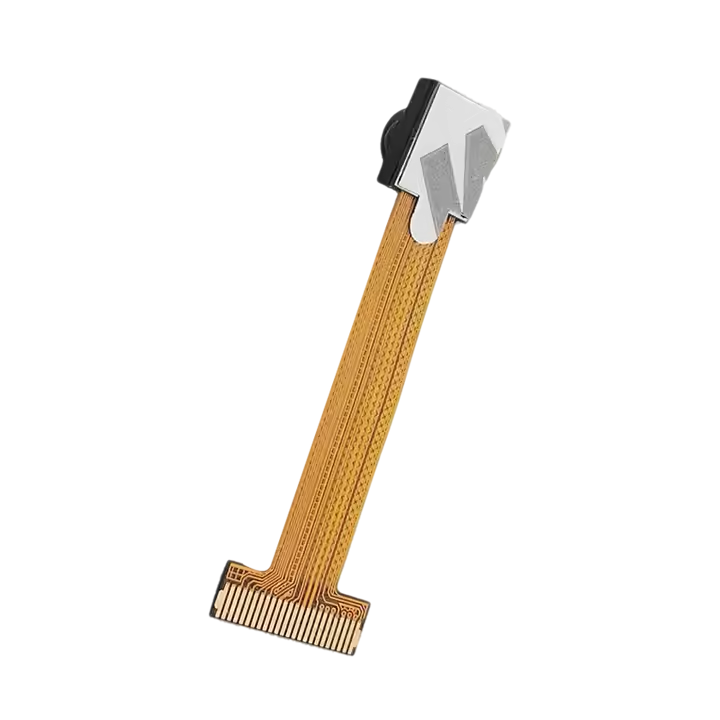

GC0328

产品详情

DVP（数字视频端口）摄像头模块技术原理与接口特性

传输模式

采用并行总线架构，通过多条数据线（如 8/16/24 位）同步传输像素数据，并借助像素时钟（PCLK）、水平同步信号（HREF/VSYNC）、垂直同步信号（VSYNC/HREF）等控制信号，确保图像数据有序传输。

物理接口

常见接口为 FPC（柔性印刷电路板）或排针（pin headers），需 20-30 根并行线缆连接。

占用 PCB 空间较大，传输距离受限（<10 厘米），抗干扰能力较弱。

协议特性

无统一标准协议，依赖厂商自定义时序（如 CMOS 传感器的 DVP 接口需与处理器 DVP 控制器时序匹配），兼容性较差。

核心功能与特性

数据传输能力

支持标清（SD）分辨率传输（如 VGA、720P），早期型号最高可达 1080P。

受并行总线带宽限制（如 24 位 DVP 传输 1080P@30fps 需约 1.5Gbps 带宽，易出现数据拥堵）。

典型场景：早期智能手机（500 万像素以下）、低端监控摄像头、玩具相机等。

应用场景与局限性

典型应用

早期功能机和低端智能手机（2010 年前机型）的摄像头。

简易监控设备（如老式家用摄像头、工业低速监控）。

教育机器人、玩具相机等对成本敏感的低分辨率场景。

主要局限性

带宽瓶颈：并行传输带宽随分辨率线性增加，无法支持 4K 及更高分辨率。

布线复杂：多线缆设计阻碍设备小型化，不适合超薄设备（如现代智能手机）。

高功耗与抗干扰性差：不符合移动设备需求，逐渐被 MIPI CSI-2 等接口替代。
