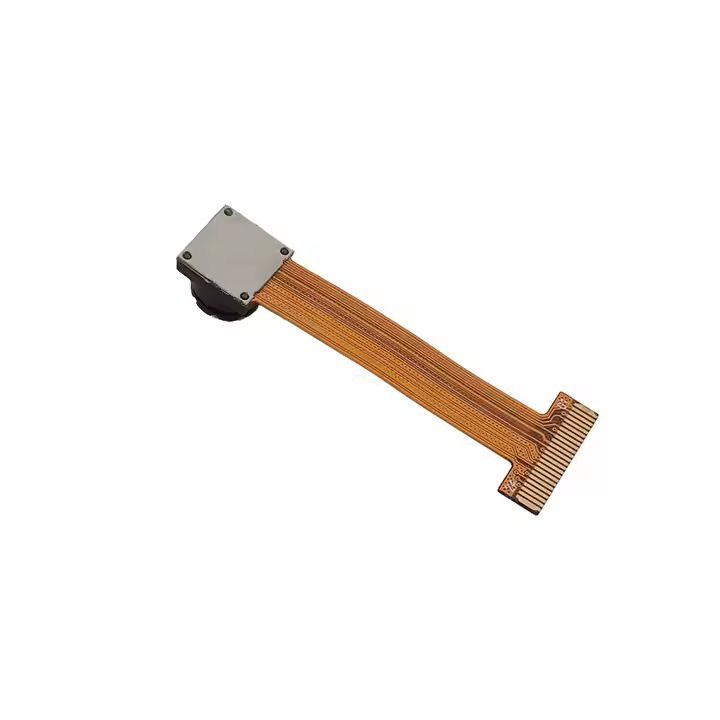

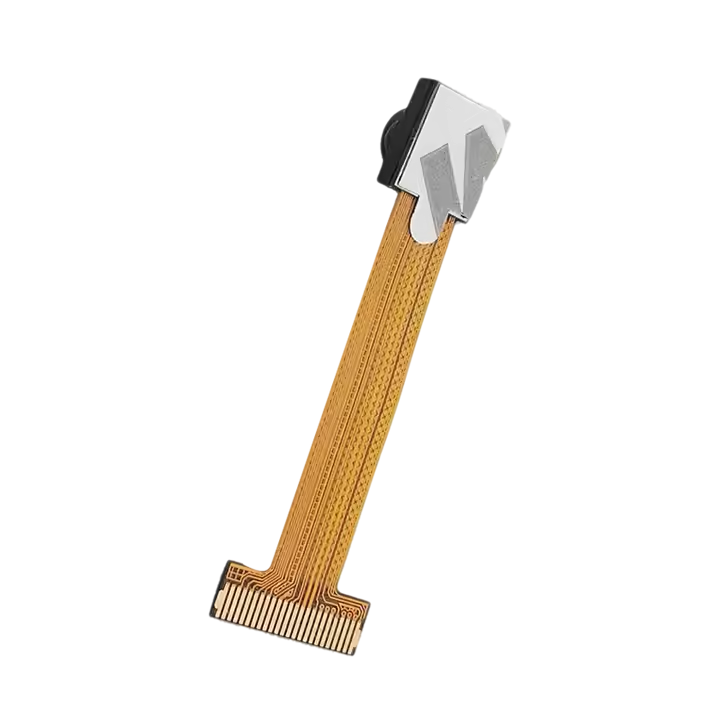

GC0328

产品详情

DVP（数字视频端口）摄像头模块技术原理与接口特性

传输模式

采用并行总线架构，通过多条数据线（如 8/16/24 位）同步传输像素数据，并借助像素时钟（PCLK）、水平同步信号（HREF/VSYNC）、垂直同步信号（VSYNC/HREF）等控制信号，确保图像数据有序传输。

物理接口

常见接口为 FPC（柔性印刷电路板）或排针（pin headers），需 20-30 根并行线缆连接。

占用 PCB 空间较大，传输距离受限（<10 厘米），抗干扰能力较弱。

协议特性

无统一标准协议，依赖厂商自定义时序（如 CMOS 传感器的 DVP 接口需与处理器 DVP 控制器时序匹配），兼容性较差。

核心功能与特性

数据传输能力

支持标清（SD）分辨率传输（如 VGA、720P），早期型号最高可达 1080P。

受并行总线带宽限制（如 24 位 DVP 传输 1080P@30fps 需约 1.5Gbps 带宽，易出现数据拥堵）。

典型场景：早期智能手机（500 万像素以下）、低端监控摄像头、玩具相机等。

功耗与成本

并行传输需多线驱动，功耗较高；复杂布线增加硬件成本（需更多 PCB 走线和 EMI 防护设计）。

缺乏差分信号抗干扰设计，易受电磁干扰（EMI），需额外屏蔽措施。

集成与兼容性

模块通常集成 CMOS 图像传感器（如 OV、GC 系列）和基础 ISP（图像信号处理器），高级图像处理依赖外部处理器（如智能手机 AP）。

仅兼容支持 DVP 接口的处理器，与现代 SoC（如骁龙、天玑系列）兼容性差，逐渐被 MIPI 等接口取代。

应用场景与局限性

典型应用

早期功能机和低端智能手机（2010 年前机型）的摄像头。

简易监控设备（如老式家用摄像头、工业低速监控）。

教育机器人、玩具相机等对成本敏感的低分辨率场景。

主要局限性

带宽瓶颈：并行传输带宽随分辨率线性增加，无法支持 4K 及更高分辨率。

布线复杂：多线缆设计阻碍设备小型化，不适合超薄设备（如现代智能手机）。

高功耗与抗干扰性差：不符合移动设备需求，逐渐被 MIPI CSI-2 等接口替代。
