OV9734

产品详情

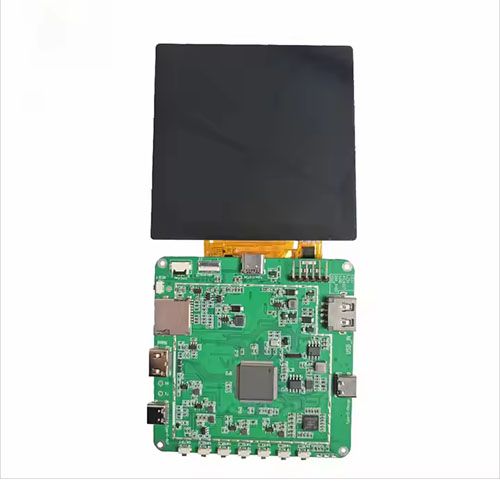

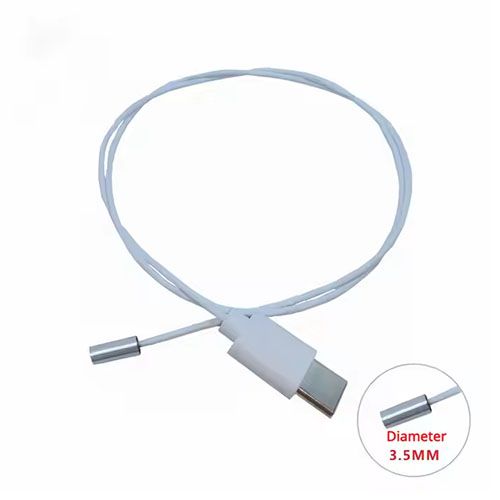

便携式双屏摄像头模块 | 配备 OV9734 USB 内窥镜传感器 | 适用于医疗内窥镜和工业视觉检测

该模块基于 USB2.0 接口高性能图像处理解码板，内置图像处理器与数字信号处理器，结合先进的图像算法技术，可输出高质量图像，是医疗内窥镜领域的优选解决方案。

支持 OTG 协议即插即用，兼容 Android、Windows 及 Linux 等主流操作系统。模块可输出 YUV2 和 MJPEG 信号，最大分辨率为 1280×720，可支持：

1. VGA 分辨率 YUV/MJPEG 格式下 30 帧/秒传输

2. QVGA 分辨率下 15 帧/秒传输

具备超低功耗与超低延迟性能，适用于医疗内窥镜、工业视觉检测等便携式成像系统。

1. 技术参数

• 图像传感器：OV9734

• 镜头像素尺寸：1.75μm × 1.75μm

• 图像传感器尺寸：1/9 英寸

• 成像区域：1972μm × 1008μm

• 最大有效分辨率：1280(H) × 720(V)

• 支持格式：MJPEG / YUV2（YUYV）

2. 分辨率与帧率支持

• VGA 分辨率：25fps（YUV/MJPEG）

• QVGA 分辨率：15fps（YUV/MJPEG）

3. 成像性能

• 信噪比：36dB

• 动态范围：42dB @ 8x增益

• 灵敏度：600mV/Lux-sec

• 最低照度：1Lux

• 快门类型：电子滚动快门

4. 接口与功能

• USB 协议：USB2.0 HS/FS

• 支持 OTG：USB2.0 OTG

• 驱动协议：USB Video Class（UVC）免驱

• 接口类型：USB2.0 高速

• 电源电压：DC 5V（USB供电）

• 工作电流：100mA

5. 操作系统兼容性

• Windows XP / Vista / Win7 / Win8.1 / Win10

• Linux（内核版本 ≥ 2.6.26，支持UVC）

• Android 4.0及以上版本（支持UVC）
